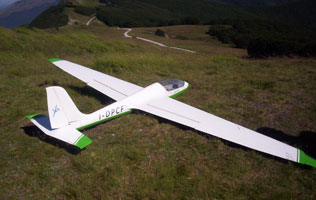

rnia con il prototipo del modello al: Passo delle Radici

APERTURA ALARE : 3.700 mm.

LUNGHEZZA: 1.880 mm.

PESO: versione lignea 5.400 gr.--- versione fibra/legno 6.400 gr---versione fibra/poli 8.000 gr.

PROFILO ALARE: S 60/61 VARIABILE CON FLAP!!

CARICO ALARE : variabile in base alle versioni : da 50 gr. al dmq a 80 gr.

Questo modello è il frutto di anni di esperienza progettuale modellistica e di pilotaggio acrobatico/termico.

Volevo tra le mani un modello in grado di salire benissimo in termica ma nello stesso tempo di fare tutto un programma acro ad alto livello pur sempre mantenendo velocità relativamente contenute e non per ultimo un aspetto accativante in volo....beh direi che il risultato è andato ben oltre le mie più rosee aspettative! Oltre a tutte le qualità menzionate, il Bhyon non finisce ancora di stupirmi, ne scopro sempre delle nuove, come: stallo praticamente nullo, salite in termica a coltello e precisione nelle figure acro di Qualsiasi tipo incredibile!!

Per queste eccellenti doti di volo si è deciso assieme ad ELIO FORNACIARI di produrre il modello con fusoliera in fibra di vetro finita con direzionale fisso e Karman già compresi nella stessa, vi sono poi nel Karman alare tutti i punti di riferimento per le asole dei foderi baionette alari e il foro per il piolo di centraggio, in questo modo durante la fase di assemblaggio delle ali alla fusoliera NON serve assolutamente l'incidenziometro, il tutto avviene in modo preciso e automatico! Infatti il MASTER per lo stampo della fusoliera è stato ricavato dal pieno con fresa a controllo numerico, direttamente dai mei File di progettazione!! .....Risultato? Perfetta!!

IL KIT VIENE FORNITO IN 4 VERSIONI:

1) Versione completamente lignea: tutti i pezzi tagliati a FRESA CNC! Numerati e suddivisi per categoria imbustati tutti separatamente per una veloce e precisa esecuzione, scaletto di montaggio fusoliera, cappottina pilota, longheroni ali/fusoliera a tutta lunghezza, tutta la balsa per la finitura del modello ( 45 tavolette ) baionette alari a lama con foderi in ottone , progetto in due grandi tavole a colori e istruzioni in Italiano molto dettagliate ( logicamente del sottoscritto).

2) Versione con : fusoliera finita in fibra e ali e piani di coda in struttura lignea da costruire : fusoliera finita in fibra bianca lucida compresa di direzionale fisso e karman alare con punti di riferimento per foderi baionette alari e piolo posteriore di centraggio ala,base cappottina stampata in fibra, capottina abitacolo, baionette con foderi alari , ali e piani di coda da costruire in struttura lignea con tutti i pezzi tagliati a fresa C.N.C numerai e suddivisi per categoria, balsa per il rivestimento ali/piani di coda,progetto in scala 1:1 e istruzioni di montaggio.

4) Versione con : fusoliera finita in fibra e ali e piani di coda in poli pronti per la finitura! Modello praticamente finito, tutte le parti mobili incernierate! Questa versione è fornita tramite Elio Fornaciari.

4) Versione con : fusoliera finita in fibra e ali e piani di coda tagliati in polistirolo da ricoprire: come la versione"2" con ali e piani di coda tagliati in polistirolo nudo completamente da finire A SCELTA. Questa versione è fornita tramite Elio Fornaciari.

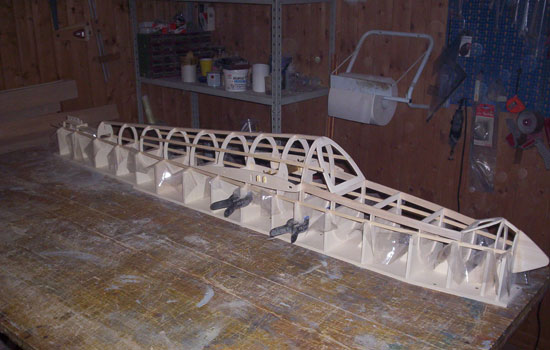

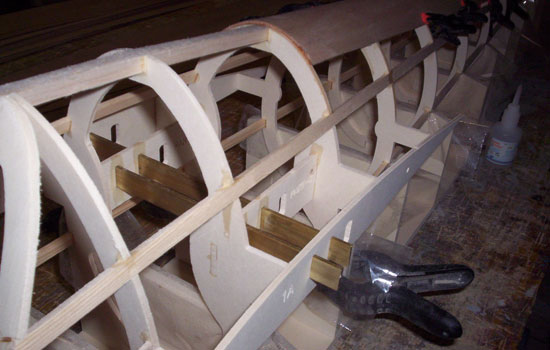

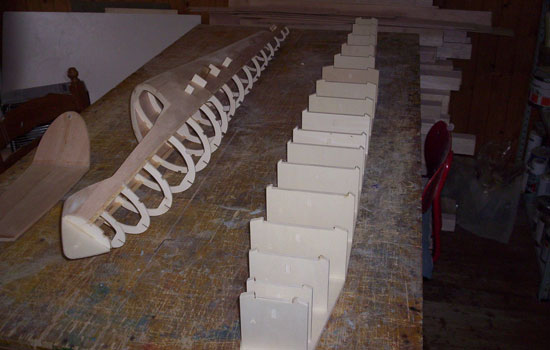

Versione lignea : assemblaggio fusoliera su scaletto di montaggio

Versione lignea: Particolare foderi baionette alari

Versione lignea : fusoliera appena tolta dallo scaletto

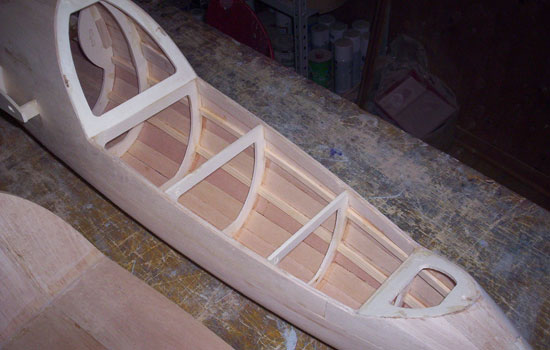

Versione lignea : vista interna

Versione lignea : Perticolare incastro del quota fisso

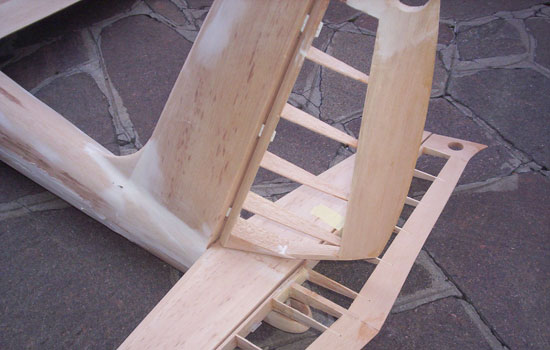

Versione lignea : particolare piani di coda

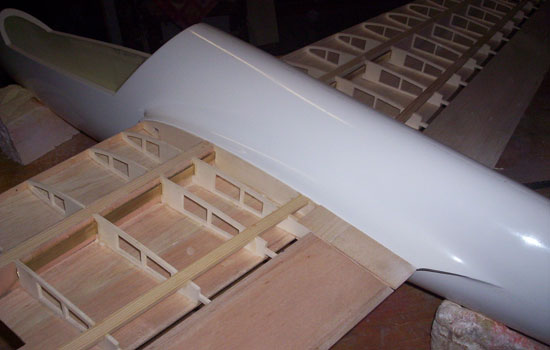

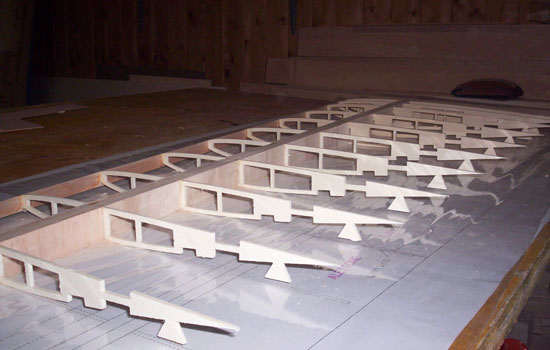

Versione MISTA: costruzione ala, notare i piedini di montaggio!!

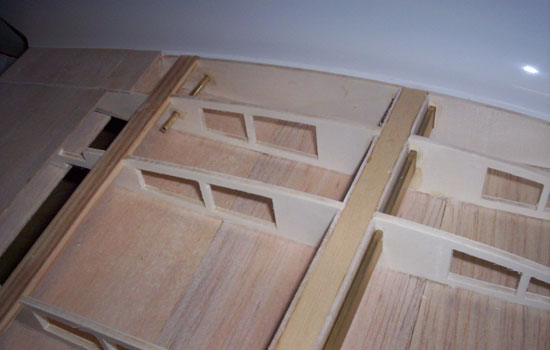

Versione MISTA : Particolare dei foderi porta baionette

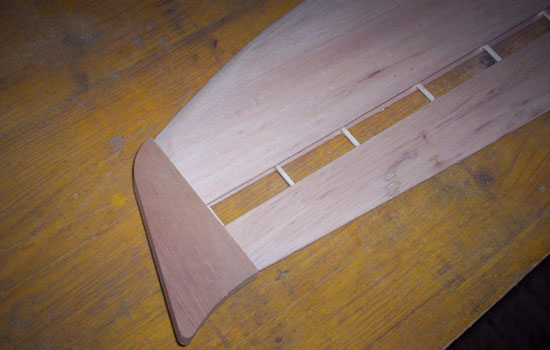

Versione MISTA: particolare terminale alare

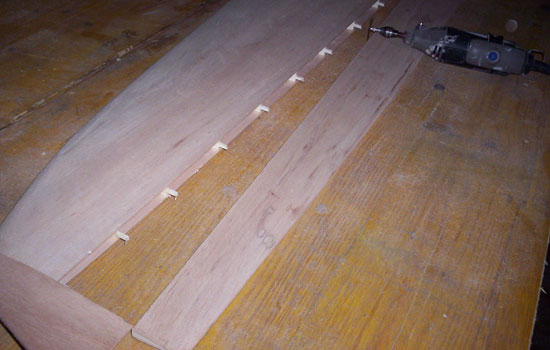

Versione MISTA: taglio alettoni e flap!

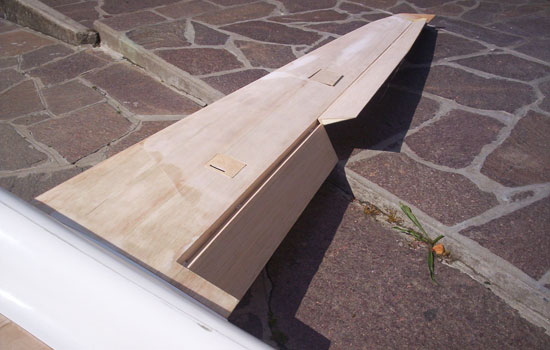

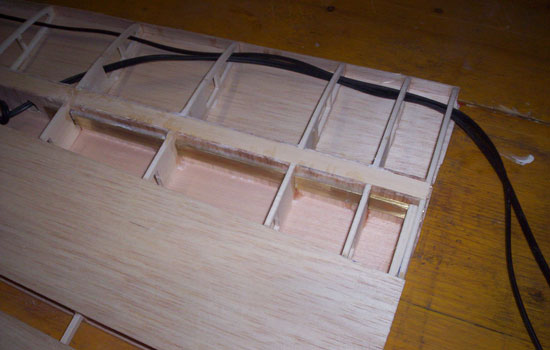

Versione MISTA: tamponamenti ala/alettoni/flap

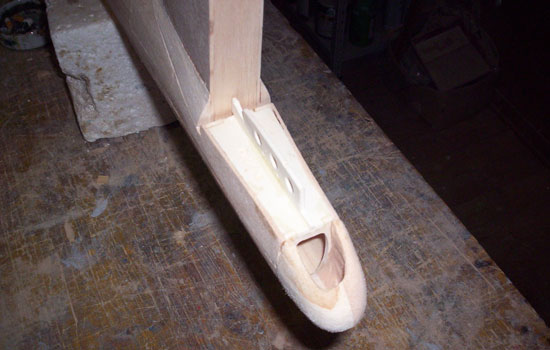

Versione lignea: realizzazione del Karman alare

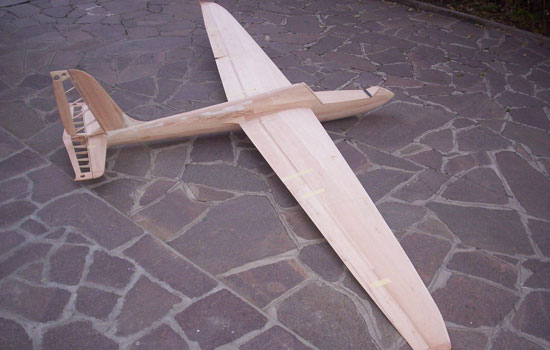

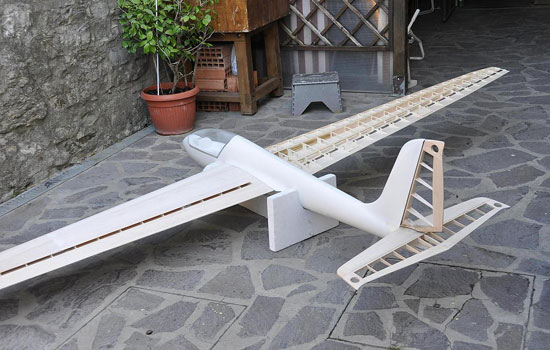

Versione lignea: modello pronto per la finitura

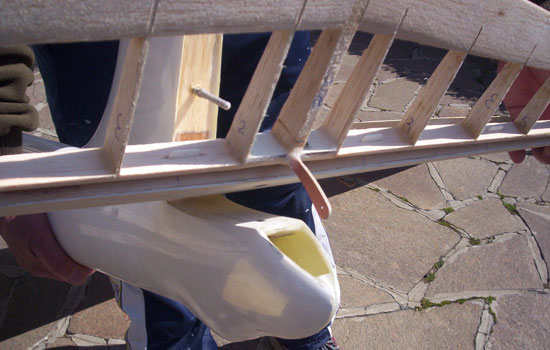

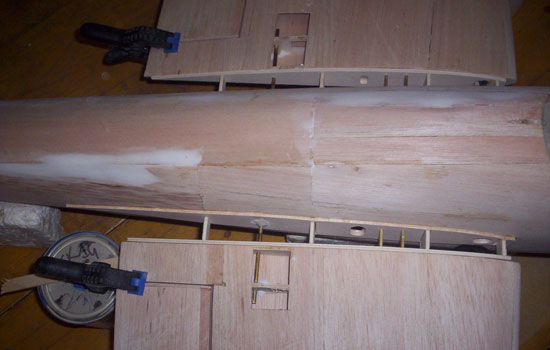

Versione mista: incollaggio baionette alari e piolo centraggio

Versione MISTA: particolare baionette alari e piolo riferimento

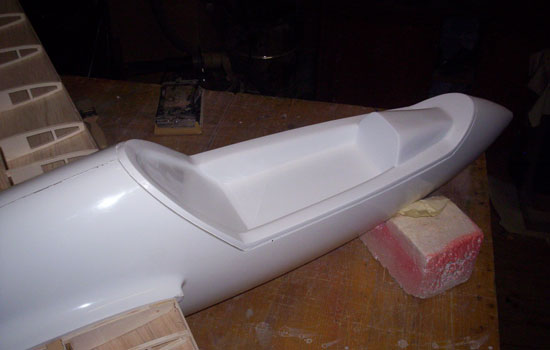

Versione MISTA: base abitacolo in fibra di vetro

Versione MISTA: Marco da Firenze in fase di sostruzione

Versione MISTA: Part. modello di Marco...

Versione MISTA: Dardo Rigamonti di Chiavenna in fase di costruzione

Versione MISTA: particolare comando piano di quota

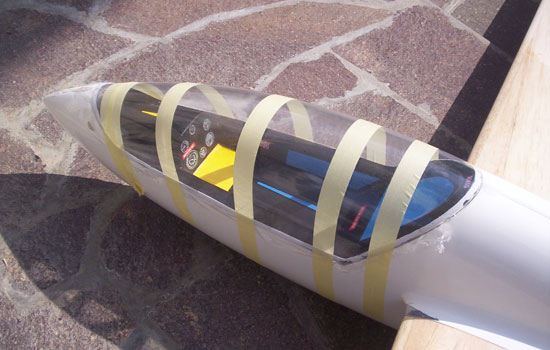

Versione MISTA: incollaggio cappottina abitacolo

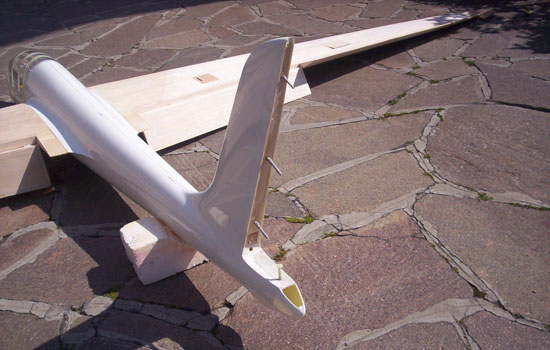

Versione MISTA: vista posteriore

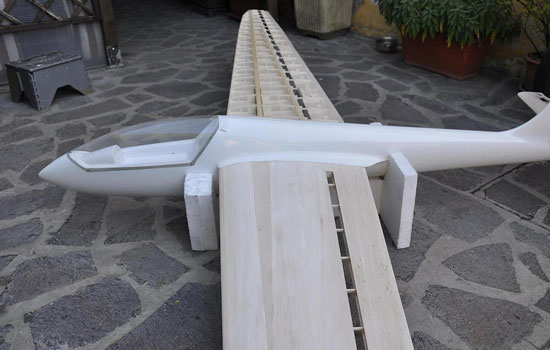

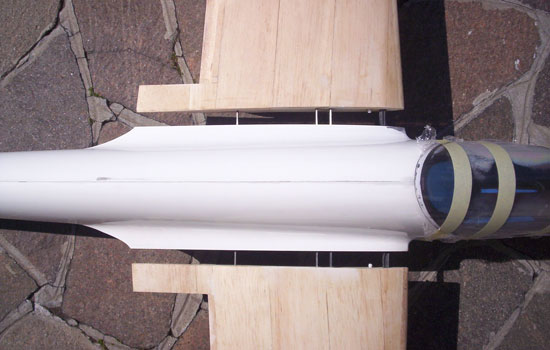

Versione MISTA: innesto semi.ali

Versione MISTA: grandi superfici mobili....

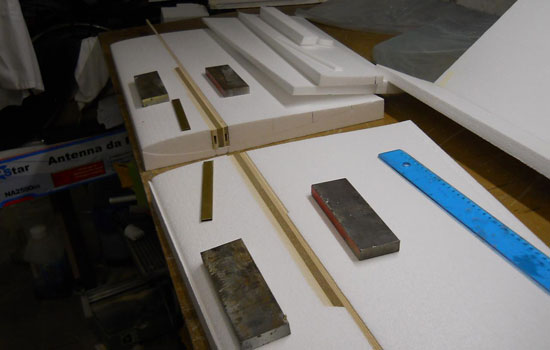

Versione fibra/polistirolo :preparazione longheroni alari

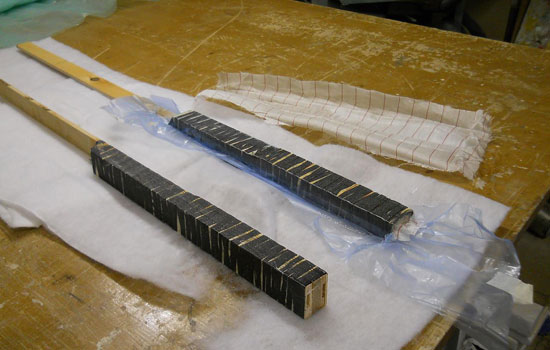

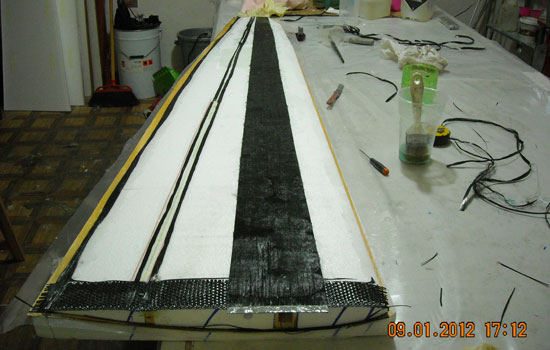

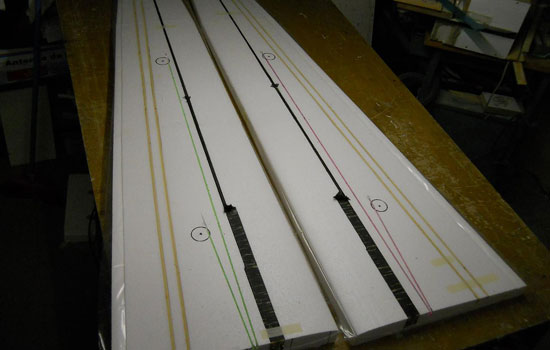

Versione fibra/polistirolo : fasciatura longheroni con rowing di carbonio

Versione fibra/polistirolo ; ali pronti per l'impiallacciatura in obeceobeceòòò-

Versione fibra/polistirolo : Rinforzo in carbonio unidirezionale sul longherone, bordo di uscita con rowing e carbonio nella centina d'attacco

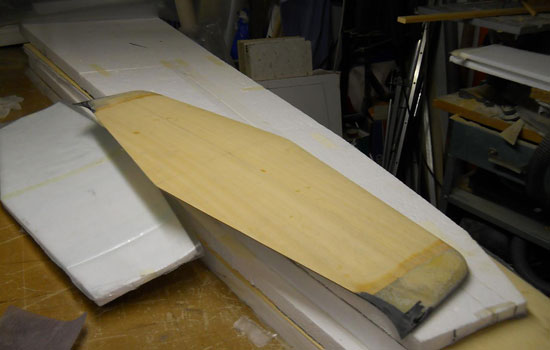

Versione fibra/polistirolo :piano di quota in polistirolo/obece/carbonio

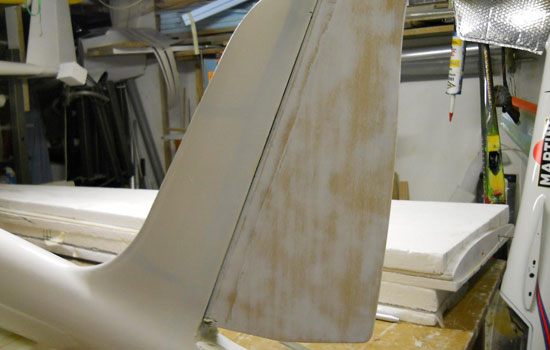

Versione fibra/polistirolo : direzionale in polistirolo/obece/carbonio

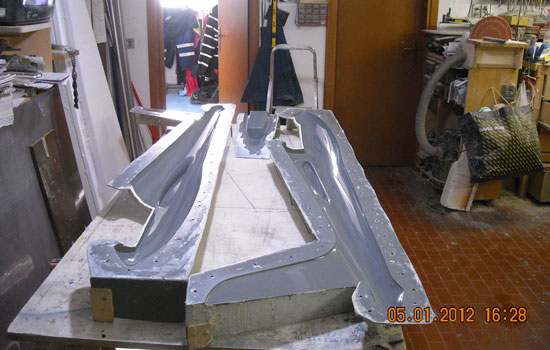

Versione fibra/polistirolo ; lo stampo della fusoliera e quello dell'abitacoloobeceòòò-

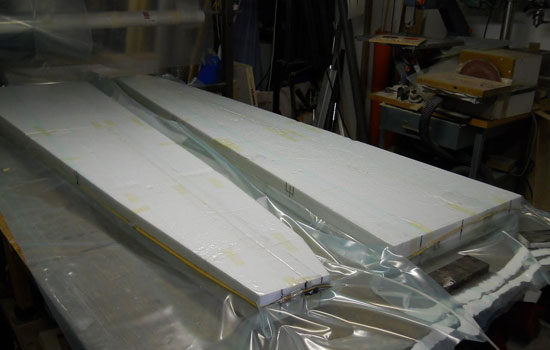

Versione fibra/polistirolo : impiallacciatura in obece tramite sotto vuoto

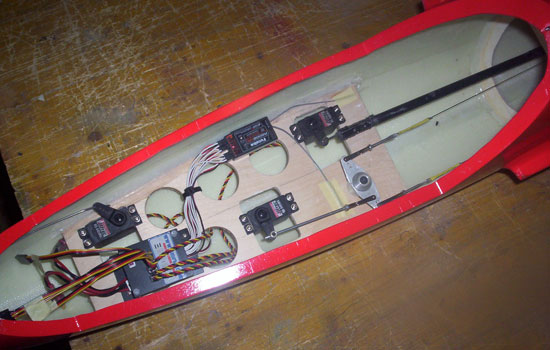

Versione fibra/polistirolo ; allestimento comandi, i servi sono: HS 645 MG.obeceòòò-

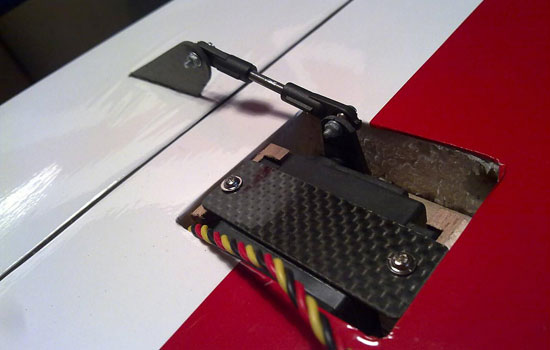

Versione fibra/polistirolo : Servo comando alettone.

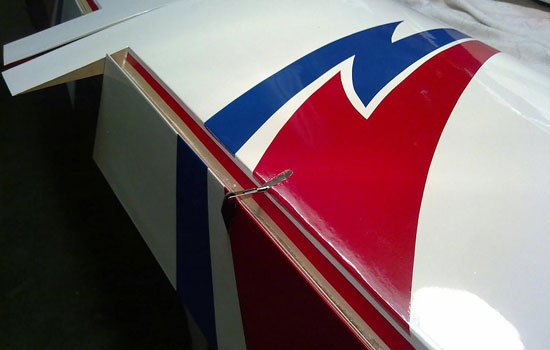

Versione fibra/polistirolo ; rinvio comando Flap, notare l'uscita dal dorso dell'ala!! Con flap incernierato sul ventre!obeceòòò-

Versione fibra/polistirolo : ELIO FORNACIARI all'opera!
